EDNC21 数控电火花机床

型号：

规格：

应用范围：机床具有良好的表面光洁度、较高的定位精度和表面精度。　　由于它的双机头配置，EDNC21 Ram EDM机器提供了非常独特和高生产率的能力。双机头的设计能够在同一时间实现边编程边加工不同零件的功能，这可以显著提高大型模具的生产量。即使它的尺寸比较大，EDNC21机器也能够实现较高的表面精度与精细的表面处理。利用精密的刚性结构即固定工作台的设计，将双龙门式头部置于工件之上，使支撑的工件重量可达2.2

机床具有良好的表面光洁度、较高的定位精度和表面精度。

　　由于它的双机头配置，EDNC21 Ram EDM机器提供了非常独特和高生产率的能力。双机头的设计能够在同一时间实现边编程边加工不同零件的功能，这可以显著提高大型模具的生产量。即使它的尺寸比较大，EDNC21机器也能够实现较高的表面精度与精细的表面处理。利用精密的刚性结构即固定工作台的设计，将双龙门式头部置于工件之上，使支撑的工件重量可达2.2万磅(10000公斤)。使用一个可编程的升降式前门系统，为查看工作槽提供了良好的通道。

　　EDNC21机器的工作槽大小为3,100mm x 1,800mm，X/Y/Z行程为2,000mm x 1,500mm x 800mm。该机具有双独立ATC(自动换刀)系统，双独立控制器和双独立电源，方便多工序加工。ATC系统可以配置10或32的刀具库，可以进行长期无人值守的机器操作。EDNC21电火花机床还可配置HS-Rib高速Z轴，实现高达20m/min的跳跃运动。HS-Rib Z轴采用集成的核心冷却滚珠丝杠结构，通过精确的深度控制来保持高速跳跃运动。HS-Rib系统的效率优势可以将循环时间减少高达60%，这使得大型EDNC21机床能够实现比其小得多的机床具有的功能。

　　EDNC21机器采用了双 Hyper-i 控制系统，为用户提供了友好和灵活的操作。不同技能水平的操作人员都将能看懂Hyper-i 控制系统的图形特性和直观的流线型流程，并将有效利用该系统省时的内置电子手册和先进的 E-Tech博士智能帮助功能。24英寸高清晰触摸屏为用户提供了一个简单/人性化的操作界面，以更好的实现机床的功能。另外，Hyper-i控制系统的真正优势是它能够智能地应用牧野的先进技术，如HyperCut和SuperSpark?IV，以提供高效的机器操作。

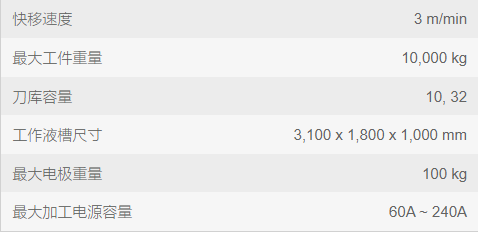

　　台面: 2,500 x 1,450 mm

　　X 轴: 2,000 mm Y 轴: 1,500 mm Z 轴: 600 mm (800 mm)
