型号:
规格:
应用范围:D200Z 是注塑、压铸模具加工以及医疗零部件加工的高速五轴加工设备。D200Z 设计专注于在复杂的三维轮廓工件加工中实现更精密公差和完美匹配度的高速高精度加工。 从粗加工到多角度的高速精加工,三维几何形状,D200Z凭借更具竞争力的加工性能,适用于汽车、注塑、医疗、光学等中常见的复杂模具。D200Z的灵敏度和精度为高速切削和出色的表面光洁度提供了独特的基础,可减少或消除手工操作。其30000 r
D200Z 是注塑、压铸模具加工以及医疗零部件加工的高速五轴加工设备。
D200Z 设计专注于在复杂的三维轮廓工件加工中实现更精密公差和完美匹配度的高速高精度加工。 从粗加工到多角度的高速精加工,三维几何形状,D200Z凭借更具竞争力的加工性能,适用于汽车、注塑、医疗、光学等中常见的复杂模具。D200Z的灵敏度和精度为高速切削和出色的表面光洁度提供了独特的基础,可减少或消除手工操作。其30000 rpm主轴和整体直接驱动工作台可提供快速、精确、完善的五轴加工。所有这些功能都与牧野特有的 SGI.5 控制系统结合在一起,实现在复杂三维几何加工中得到更高的精度和质量。
牧野D200Z立式五轴加工中心以精密、五轴联动加工能力征服了多面复杂三维轮廓几何体的加工,其高精度、高速运动控制技术使制造者即使在同时进行五轴联动加工时也能保证更高的精度和质量要求。
D200Z采用集成夹头设计,可更大限度地提高工作区域体积和负载能力,可容纳直径达300mm、高210mm、重量高达75 kg的工件。X、Y 和 Z 轴(分别为行程350mm、300mm和250mm )提供快速移动,快速进给和 60m/min切削进给速度。D200Z还采用了独特的轻量化B轴倾斜结构,在100rpm时具有180度(0度至 +180度)的倾斜能力。B轴和C轴(150 rpm时连续360度)均采用直接驱动电机,可实现灵活、准确、高速、高响应性的旋转操作。
宽底座铸件和滚珠丝杆中心冷却是所有其它机器的基础部件,提高了整体工艺的稳定性。该机器的30000 rpm HSK-E50主轴采用了高科技主轴中心冷却和夹套冷却系统,可在高速加工操作中严格控制热伸长、主轴偏摆和振动。因此,D200Z可延长刀具寿命,即使在需要精细刀具加工的应用中,也能获得出色的表面光洁面。
凭借灵活的刀具容量和自动化功能,D200Z可实现更低80%的利用率,实现更高的生产力水平和更快的投资回报。
标准配置:
•21把刀库
•30,000 rpm,2级范围,HSK-E50主轴
•自动主轴油温度控制器
•倾斜式工作台(B轴&C轴)
•机床温度控制:
•滚珠丝杆"中心冷却"
•支撑轴承和驱动马达
•B&C轴 DD马达
•自动润滑供给装置
•底部冷却系统
•冷却液喷嘴
•主轴中心吹气
•后置式LUCC
•防护罩内排屑器
•牧野专家6控制系统
•牧野专用超级几何智能控制软件SGI.5
五轴软件:
• TCP = 刀具中心点控制
• TWP = 倾斜面加工分度控制
•三维刀具补偿
•程序再启动功能
•防碰撞功能
•用户自定义宏(1100个变量)
•螺旋插补
•便携式手动脉冲发生器
•维护建议系统
•英制/公制选择
•照明装置
•可编程数据输入(G10)
•主轴负载显示
•主轴负载监控
•刀具寿命管理
•直接备用刀具选择
•双重安全检查

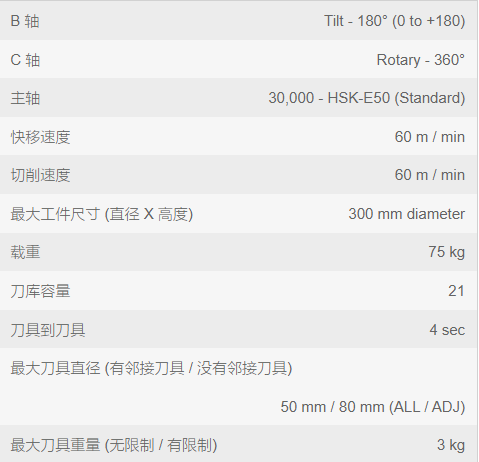

台面: 148 mm dia Erowa
X 轴: 350 mm Y 轴: 300 mm Z 轴: 250 mm
